Case study

Modernizacja testerów pomp próżniowych do standardu Przemysłu 4.0

Efekty

Efekty

Firma
WABCO
Państwo
Polska
Branża
Motoryzacja

Opis firmy

WABCO to przodujący globalny dostawca technologii i usług, które poprawiają bezpieczeństwo, wydajność i łączność pojazdów użytkowych, specjalizujący się w układach hamulcowych, stabilizacyjnych i automatyzacji przekładni dla samochodów ciężarowych i naczep.

Podsumowanie zarządcze

Kompleksowa modernizacja dotychczasowego sprzętu testowego zapewniła WABCO przyszłościowe rozwiązanie, z kluczowymi korzyściami, takimi jak:

  • Pomyślne unowocześnienie istniejących testerów w celu spełnienia standardów Przemysłu 4.0 i założonych celów wydajności.
  • Pełna integracja danych z centralnym systemem śledzenia w celu rejestracji wszystkich parametrów procesu.
  • Zwiększona automatyzacja i kontrola, poprawiające wydajność i dokładność testowania.
  • Stworzenie kompletnej dokumentacji technicznej dla wcześniej nieudokumentowanego systemu.
  • Dostarczenie w pełni certyfikowanego, bezpiecznego i energooszczędnego rozwiązania testowego.

Cele projektu

W ramach przeniesienia produkcji między zakładami, WABCO musiało:

  • Zmodernizować dwa istniejące testery pomp próżniowych.
  • Zapewnić zgodność zmodernizowanego sprzętu ze standardami Przemysłu 4.0.
  • Spełnić nowe założenia dotyczące wydajności linii produkcyjnej.
  • Dostosować testery do obsługi dodatkowych wariantów produktów.

Wyzwanie

Głównym wyzwaniem projektu była modernizacja przestarzałego sprzętu, który całkowicie nie posiadał dokumentacji technicznej ani modeli CAD. Istniejąca sekwencja testowa, napisana w przestarzałym programie Visual Basic, musiała zostać poddana inżynierii wstecznej z kodu i istniejącego systemu elektrycznego. System wymagał całkowitej przebudowy w celu wprowadzenia nowoczesnych systemów sterowania, integracji z licznymi istniejącymi komponentami oraz komunikacji z centralnym systemem śledzenia, a wszystko to przy jednoczesnym dostosowaniu sprzętu fizycznego do nowych wariantów produktów.

Rozwiązanie

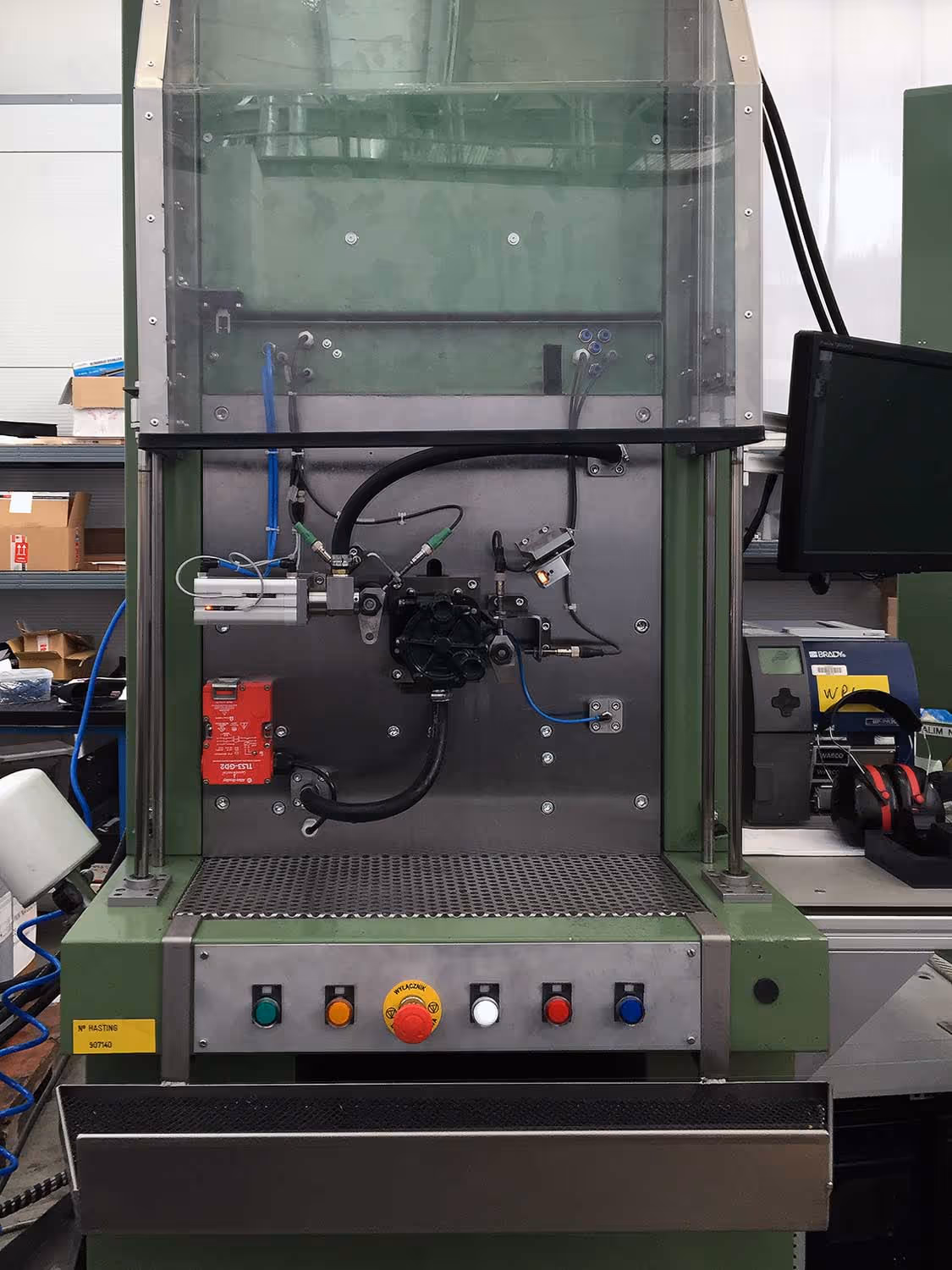

Dwa testery pomp próżniowych zostały kompleksowo zmodernizowane. Projekt rozpoczął się od odtworzenia całej sekwencji testowej i inżynierii wstecznej istniejących gniazd testowych w celu obsługi nowego wariantu produktu. Wdrożono nowoczesny system sterowania, oparty na karcie NI i oprogramowaniu LabView, aby zapewnić precyzyjną kontrolę nad kluczowymi parametrami, takimi jak prędkość obrotowa i ciśnienie.

Funkcjonalność testerów została znacząco rozszerzona w celu spełnienia standardów Przemysłu 4.0. Obejmowało to dodanie nowych czujników do pomiaru prędkości silnika i ciśnienia atmosferycznego oraz integrację drukarki etykiet. Proces został zautomatyzowany za pomocą czujnika wykrywania pompy, który wyzwala automatyczne drukowanie etykiet, oraz optycznych czujników KEYENCE, które weryfikują obecność i prawidłowe umiejscowienie etykiety. Nawiązano komunikację z centralnym systemem śledzenia w celu rejestracji wszystkich parametrów procesu dla każdej testowanej jednostki.

Hydrauliczny system zasilania został ulepszony o inteligentne rozwiązania programowe w celu optymalizacji zużycia ciśnienia, zmniejszając zużycie energii. Zaprojektowano i zbudowano również oddzielne, dodatkowe stanowisko do testowania szczelności. Projekt zakończył się kompleksową instalacją, wsparciem konfiguracji, stworzeniem pełnej dokumentacji (w tym analizy ryzyka) oraz wydaniem certyfikatu CE.

Kluczowe osiągnięcia

Integracja z Przemysłem 4.0

Przestarzały sprzęt został pomyślnie przekształcony, aby spełniał nowoczesne standardy, w tym pełną komunikację z centralnym systemem śledzenia w celu produkcji opartej na danych.

Kompleksowa inżynieria wsteczna

W pełni funkcjonalne i udokumentowane rozwiązanie zostało stworzone z nieudokumentowanego, przestarzałego sprzętu, zachowując początkowe inwestycje przy jednoczesnym unowocześnieniu możliwości.

Zwiększona automatyzacja i kontrola

Wprowadzenie zaawansowanych czujników i systemu sterowania opartego na LabView umożliwiło precyzyjną kontrolę procesu i zautomatyzowane kroki, takie jak drukowanie i weryfikacja etykiet.

Zwiększona efektywność energetyczna

Układ hydrauliczny został pomyślnie zoptymalizowany w celu zmniejszenia wzrostu temperatury i obniżenia ogólnego zużycia energii elektrycznej podczas pracy.

Certyfikowana modernizacja „pod klucz”

Dostarczono kompletne rozwiązanie, obejmujące instalację, konfigurację, nowe stanowisko do testowania szczelności, pełną dokumentację techniczną i certyfikat CE.
